Технические характеристики отопительной печи 3 на 3 кирпича с порядовками

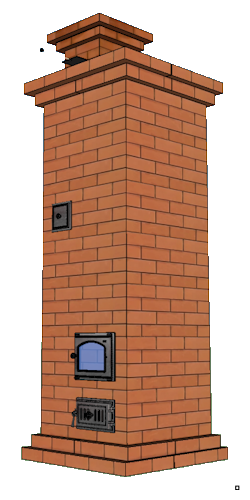

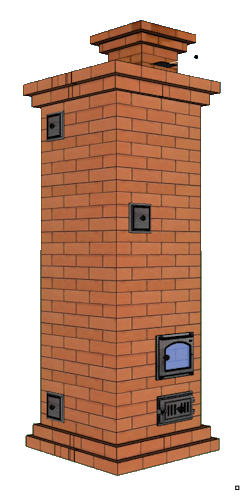

Отопительная печь с нижним обогревом имеет размеры 770х770 мм и предназначена для эффективного обогрева помещений.

Описание отопительной печи 3 на 3 кирпича

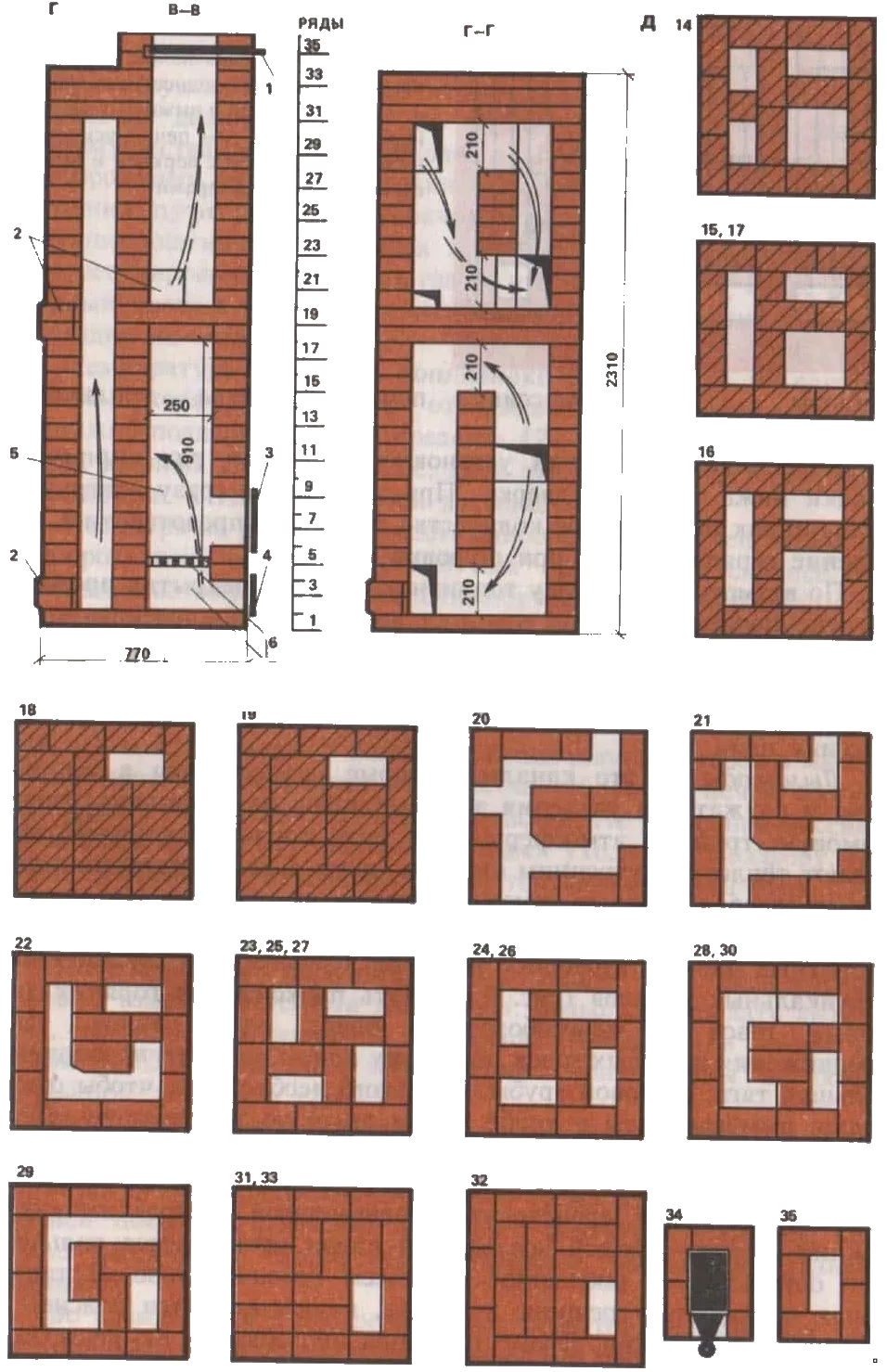

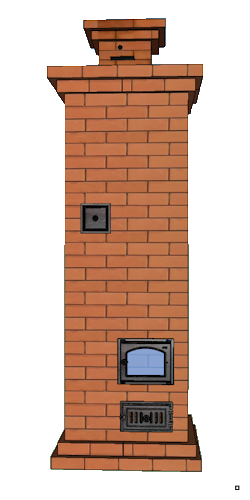

Данное описание представляет собой инструкцию по кладке отопительной печи с нижним типом обогрева. Размеры печи составляют 770х770 мм.  В документе представлены чертежи фасада (а), разрезов (б, г) и схемы кладки (в, д).

На чертежах обозначены основные элементы печи: дымовая задвижка (1), отверстия для чистки (2), топочная дверца (3), поддувальная дверца (4), топливник (5), колосниковая решетка (6) и зольниковая камера (7).

Для строительства печи потребуются следующие материалы:

* Кирпич красный – 230 шт.
* Кирпич огнеупорный – 210 шт.
* Глина красная – 12 ведер
* Глина огнеупорная – 6 ведер
* Песок – 7 ведер
* Топочная дверца (250х210 мм)
* Поддувальная дверца (250х140 мм)
* Дымовая задвижка (130х250 мм)
* Колосниковая решетка (300х252 мм)
* Прочистные дверцы (130х140 мм) – 6 шт.
* Предтопочный лист (500х700 мм)

Время строительства печи одним печником составляет 28-30 часов. Дополнительное время, около 15 часов, потребуется на поднос материала и приготовление глинопесчаного раствора.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при однократной загрузке топлива (антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Из них 2,3 кВт (2000 ккал/ч) приходится на нижнюю часть печи. При двухразовой топке теплоотдача увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива рекомендуется использовать антрацит и каменный уголь. В случае их отсутствия можно применять дрова, углебрикеты или торфяные брикеты.

Важно отметить: Данная схема предназначена для ознакомления с основными принципами печестроения.  Печь, построенная по этой схеме, может не обладать должной прочностью и долговечностью.
