Техническое описание и схема сборки печи (размер 3,5х3,5 кирпича)

Описание отопительной печи с нижним обогревом

Представленная схема носит исключительно теоретический характер и не предназначена для практического использования в строительстве кирпичной печи.

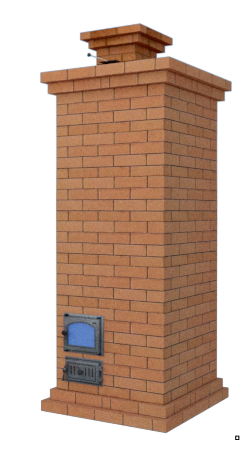

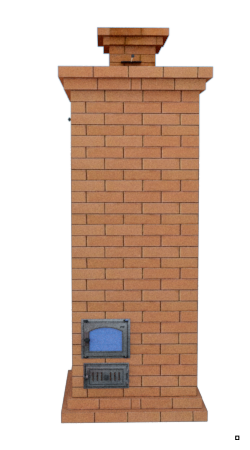

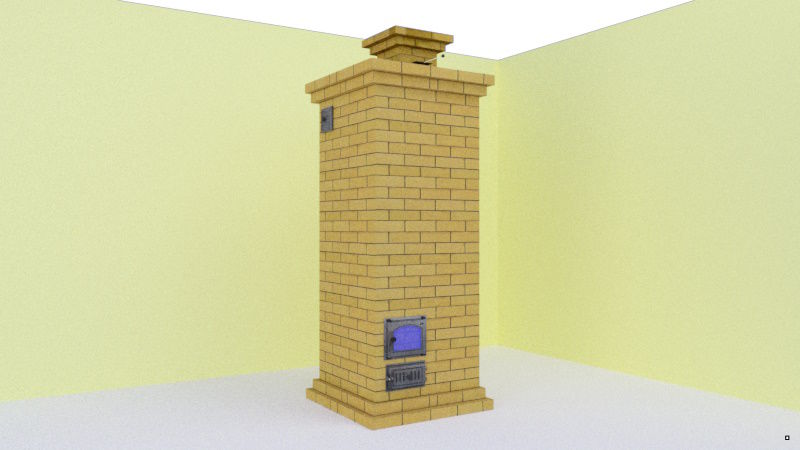

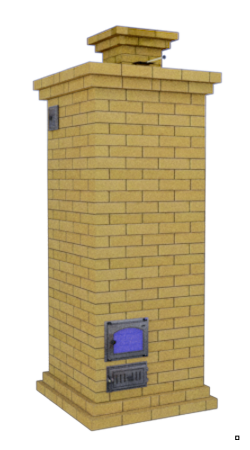

Данный материал описывает отопительную печь с нижним обогревом, имеющую размеры 890x890 мм.

 Подробно:

* Размеры: Печь имеет габариты 890x890x2310 мм.
* Материалы: Для строительства печи требуется огнеупорный кирпич (270 шт.), шамот (7 ведер), красная глина (16 ведер), красный кирпич (340 шт.), песок (10 ведер) и дополнительные элементы, такие как каминный люк, дверца золы, распашная дверь, дымовой клапан и решетка.
* Время строительства: Один печник может построить печь за 48 часов, с учетом дополнительных 26 часов на доставку материалов и приготовление раствора.

* Площадь обогрева: Печь предназначена для обогрева помещений площадью до 25-30 м².

* Тепловая мощность: Мощность печи составляет около 3,7 кВт (3200 ккал/ч) при однократном розжиге и 4,7 кВт (4000 ккал/ч) при двойном.
* Топливо:  Печь работает на дровах.

* Решетка-колосник: Предназначена для сжигания дров, угольных брикетов и торфяных брикетов. При использовании антрацита и угля решетку сплющивают сзади тремя рядами огнеупорных кирпичей.

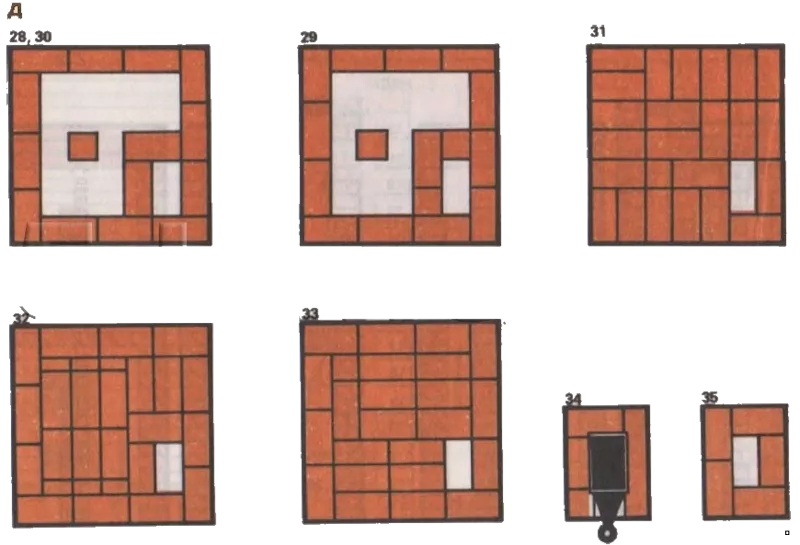

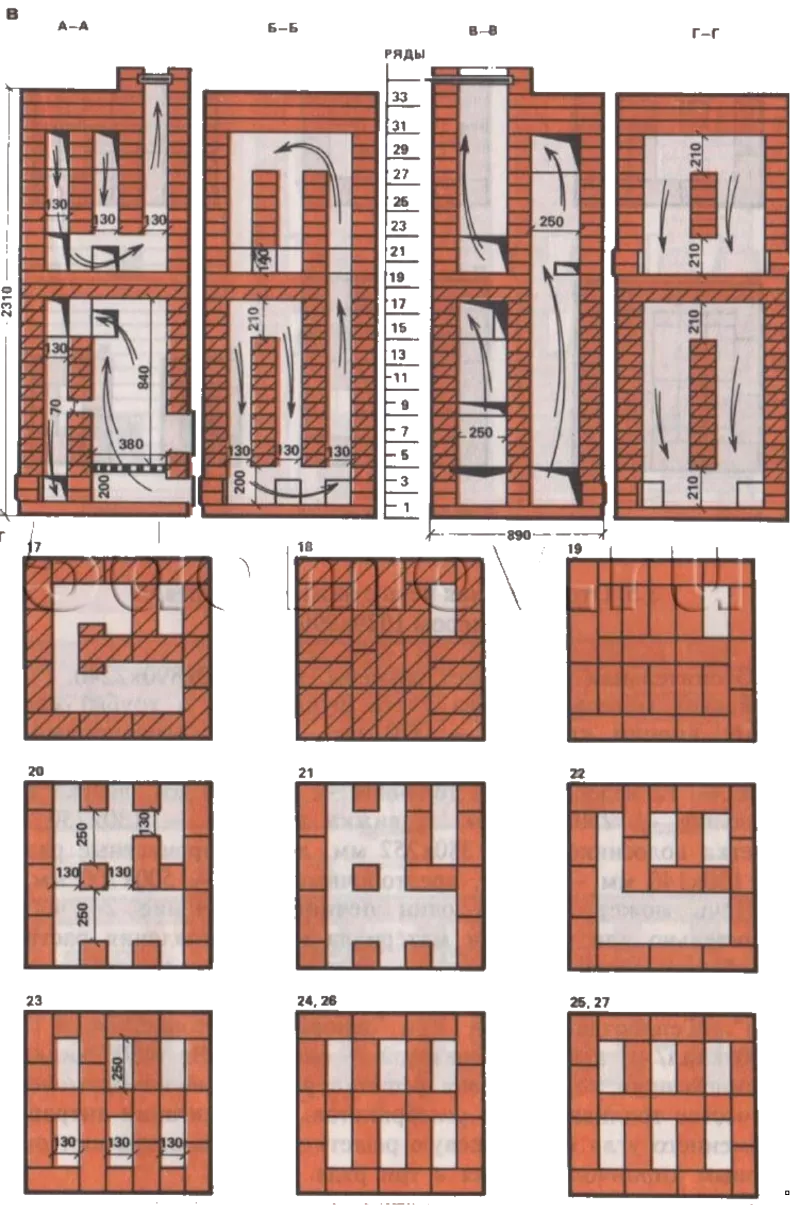

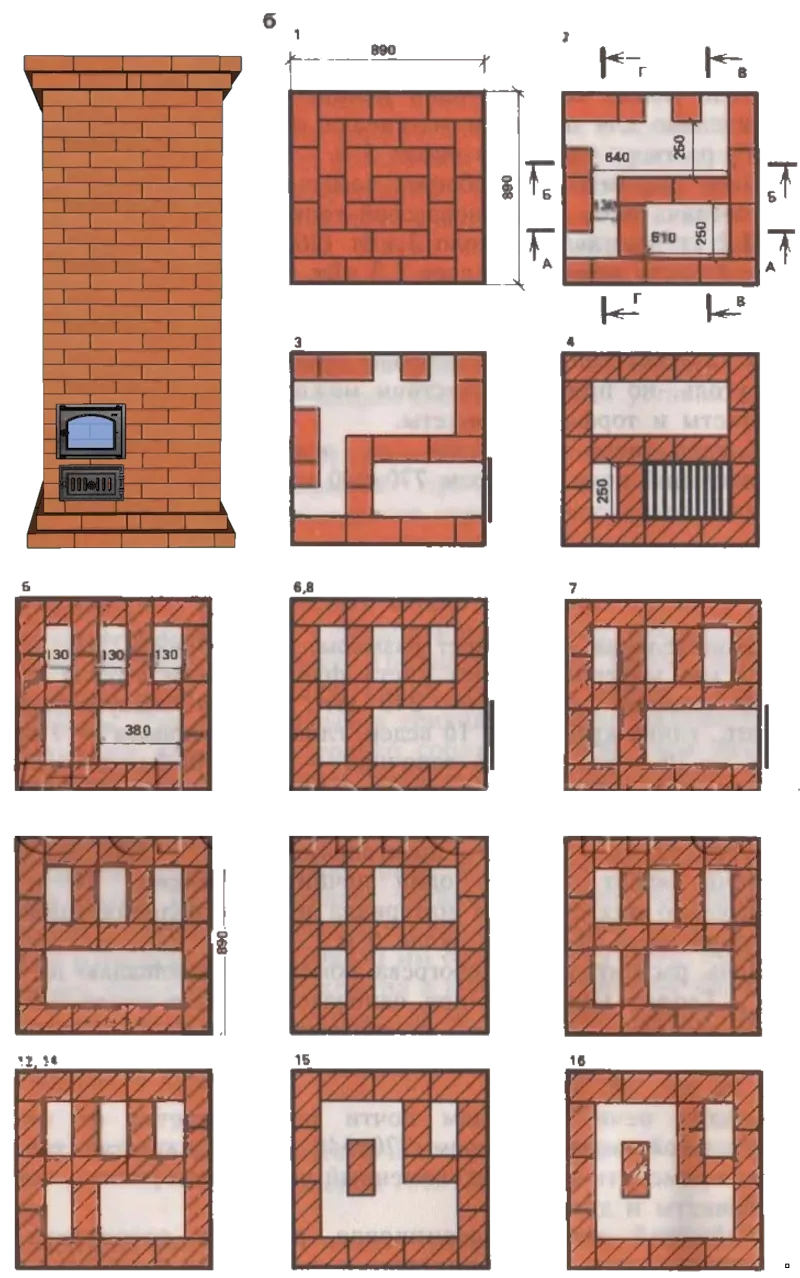

* Чертежи: Секционные чертежи печи показаны на рисунке 3 (a, b, c, d, e).
