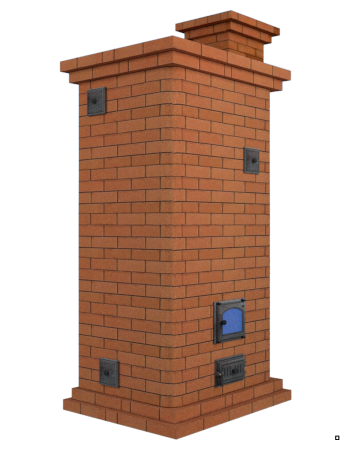

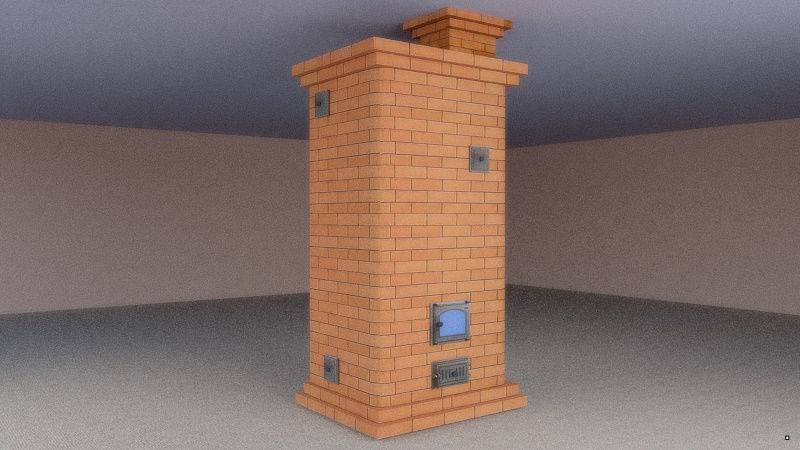

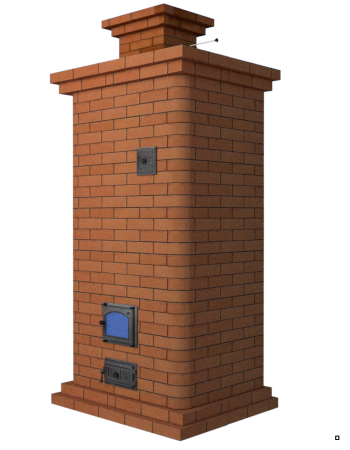

Печь размером 4,5 на 3,5 кирпича

Данный материал представляет собой описание конструкции отопительной печи с нижним нагревом, предназначенной для изучения принципов ее работы и не рекомендуемой для непосредственного строительства.

В описании указаны размеры печи (1160x890x2240 мм), а также перечислены необходимые материалы: огнеупорный кирпич, шамот, красная глина, каминный люк, красный кирпич, дверца золы, песок, распашная дверь, дымовой клапан и решетка.

Указывается, что сборку печи может осуществить один печник-строитель за 120 часов, включая время на приготовление глиняно-песчаного раствора и доставку материалов.

Печь рассчитана на обогрев помещений площадью до 45 м² и имеет теплопроизводительность 4,3 кВт (3700 ккал/ч) при однократной топке и 5,4 кВт (4600 ккал/ч) при двукратной.

Такая печь предназначена для сжигания дров, угля и торфяных брикетов. При использовании антрацита и битуминозного угля топка печи футеруется огнеупорными кирпичами.

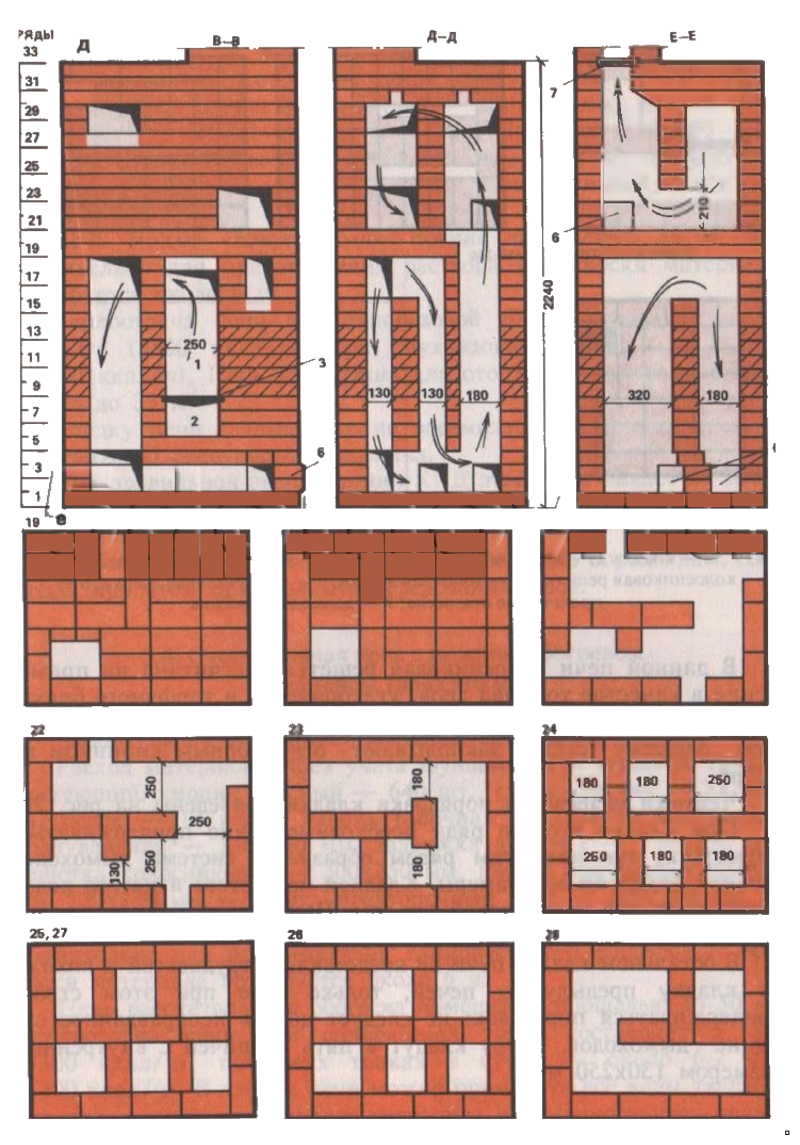

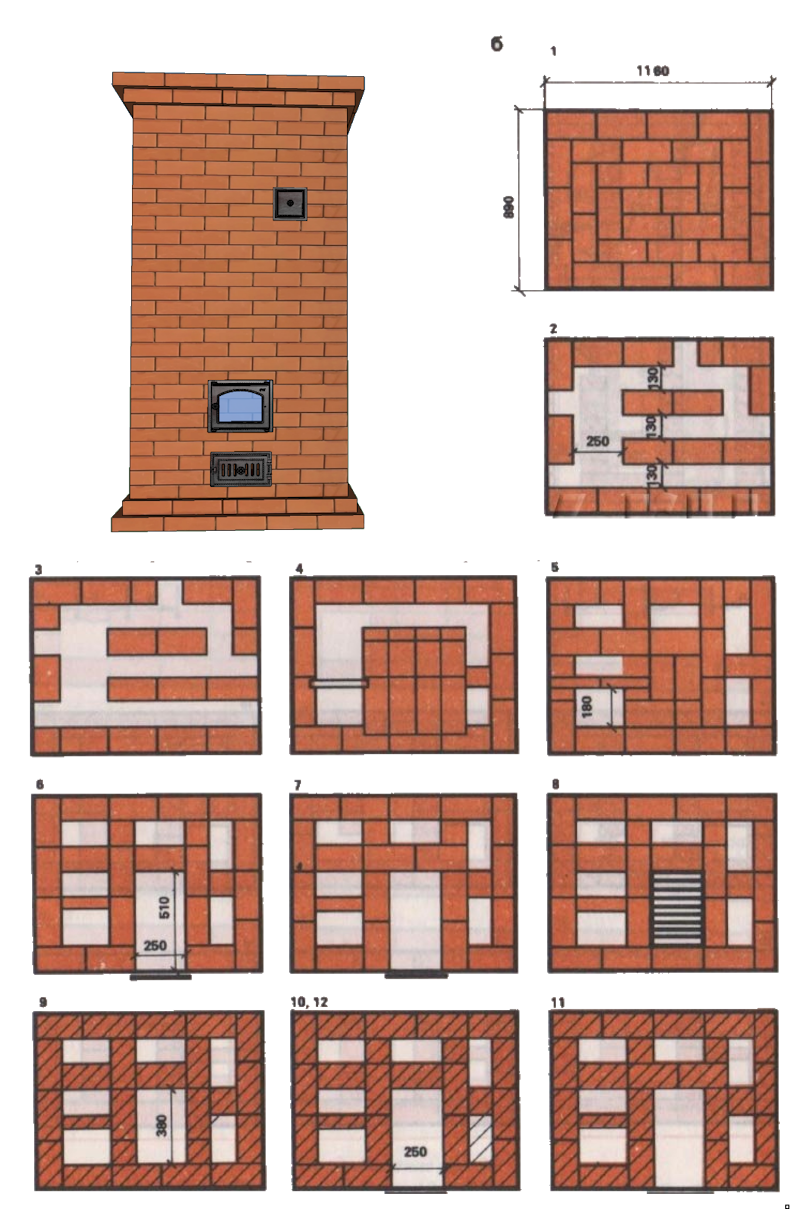

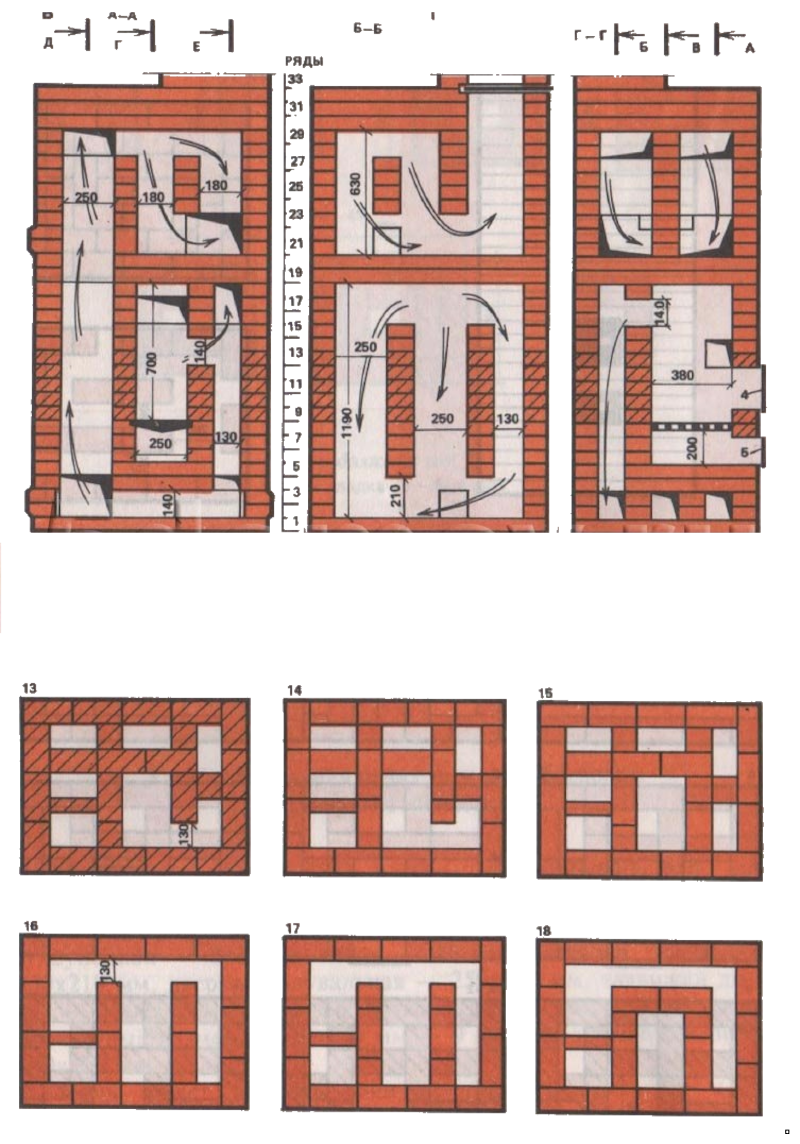

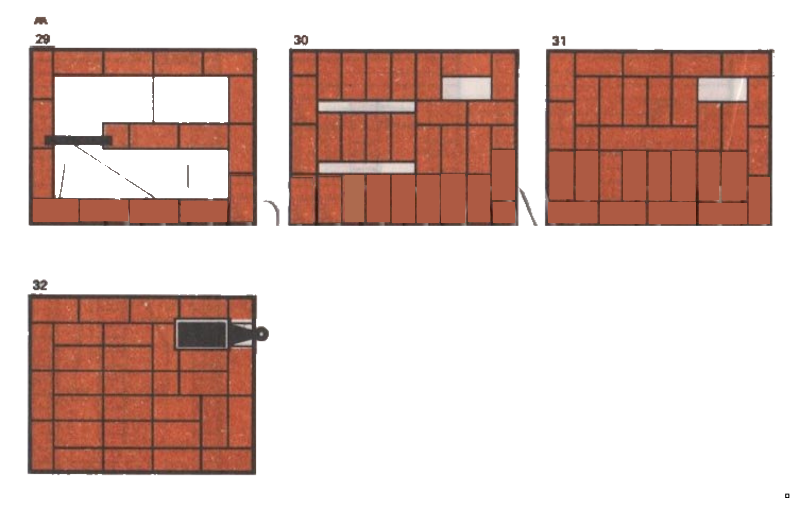

В документе представлены секционные чертежи и схема кирпичной кладки печи. Особое внимание уделяется кладке второго ряда, который формирует дымоходную систему нижней отопительной камеры, а также четвертого и пятого рядов, используемых для укладки дна зольника.

Важно отметить, что данный проект содержит ряд конструктивных недостатков, которые могут привести к преждевременному ремонту печи.
