Отопительная печь с нижним обогревом: Описание и анализ - печь 2,5 на 3 кирпича

Описание конструкции с порядовками:

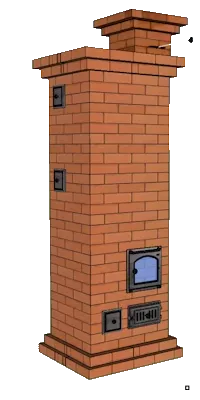

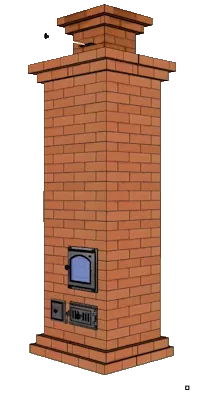

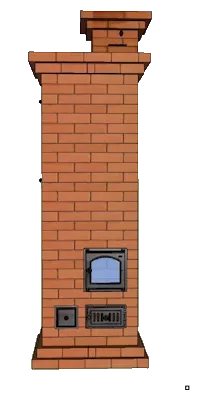

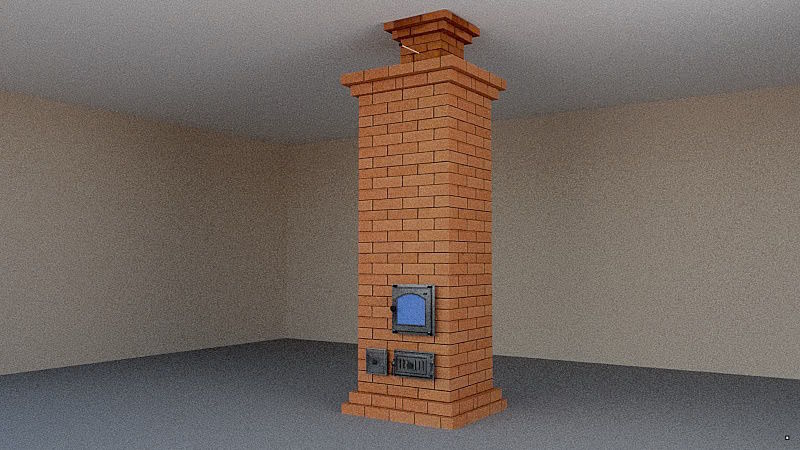

Данное описание представляет собой инструкцию по строительству отопительной печи с нижним обогревом. Габариты печи составляют 770х640х2310 мм.

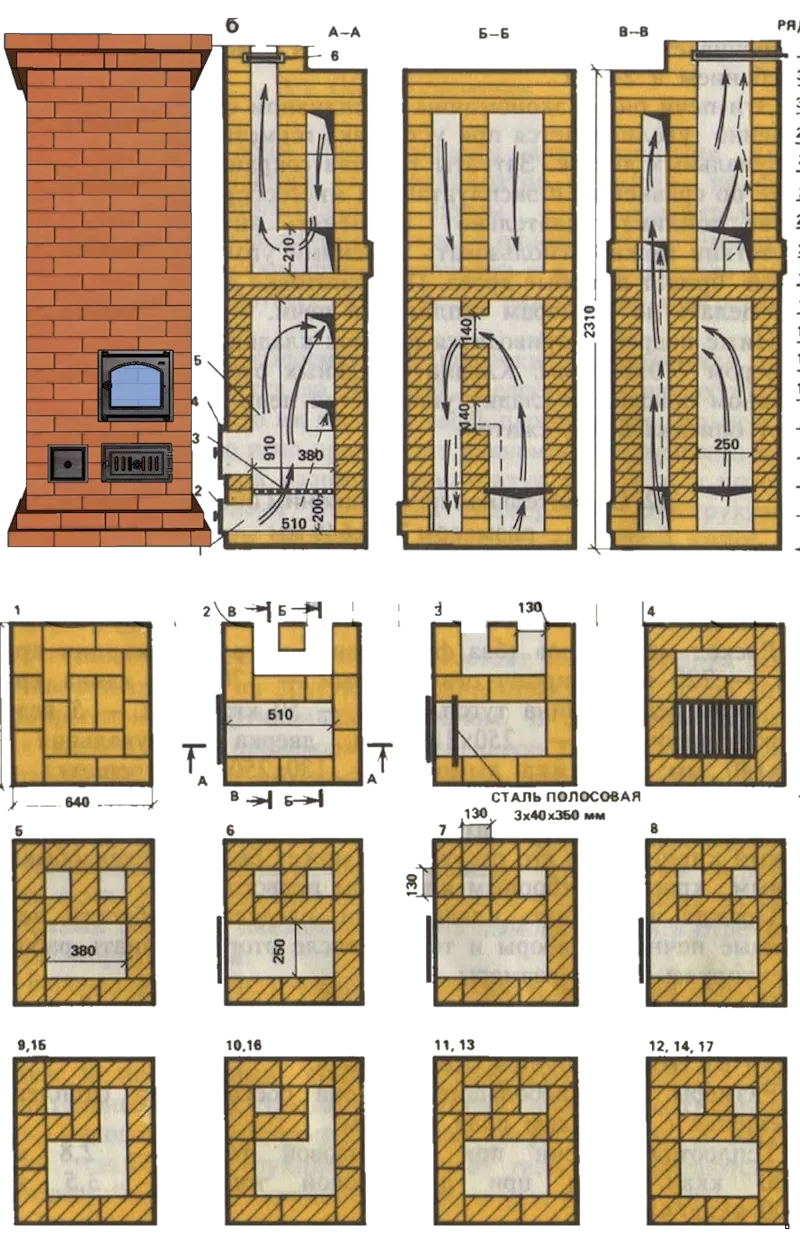

Инструкция включает в себя подробные чертежи (фасад, разрезы A-A, B-B, C-C) и порядовки кладки (от 1 до 35 рядов), демонстрирующие последовательность установки кирпичей и печных приборов. Также указаны необходимые материалы: красный кирпич (220 шт.), огнеупорный кирпич (170 шт.), глина красная (10 ведер), глина тугоплавкая (50 кг), песок (5 ведер). Перечислены размеры и количество дверок, задвижек, колосниковой решетки и прочих элементов печи.

Технические характеристики:

* Время строительства: 46-48 часов (один печник) + 14-15 часов на поднос материалов и замес глинопесчаного раствора.
* Площадь обогрева: до 16 м².
* Теплоотдача: 2,8 кВт (2400 ккал/ч) при однократной топке, 3,5 кВт (3000 ккал/ч) при двукратной топке.

Принцип работы:

Печь характеризуется простой конструкцией и повышенным обогревом в нижней зоне. В качестве топлива используются антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы циркулируют по системе дымоходов, нагревая внутренние стенки печи.

Анализ конструкции:

Несмотря на простоту конструкции и высокую теплоотдачу, данная схема печи имеет существенный недостаток: постоянные трещины и необходимость ремонта. Для повышения надежности и мощности рекомендуется использовать эту схему как шамотное ядро, обложенное красным кирпичом.

Заключение:

Инструкция по строительству отопительной печи с нижним обогревом 2,5 нв 3 кирпича предоставляет подробные сведения о конструкции, материалах и технологии возведения печи.  Однако, для обеспечения долговечности и высокой эффективности, рекомендуется модифицировать конструкцию путем использования шамотного ядра.

##  Инструкция по кладке печи

Инструкция представляет собой детальную схему по кладке кирпичной печи с описанием последовательности установки печных приборов в каждом ряду.

На вертикальных разрезах печи, представленных на рисунке, показано устройство печи и её основных элементов: топливник (1), зольниковая камера (2), колосниковая решетка (3), топочная дверка (4), поддувальная дверка (5), дымовая задвижка (6) и прочистные отверстия.

Стрелками обозначено направление движения горячих дымовых газов в процессе прогрева печи, а штриховыми линиями - циркуляция холодного воздуха из помещения в уже прогретой печи перед полным закрытием дымовой задвижки.

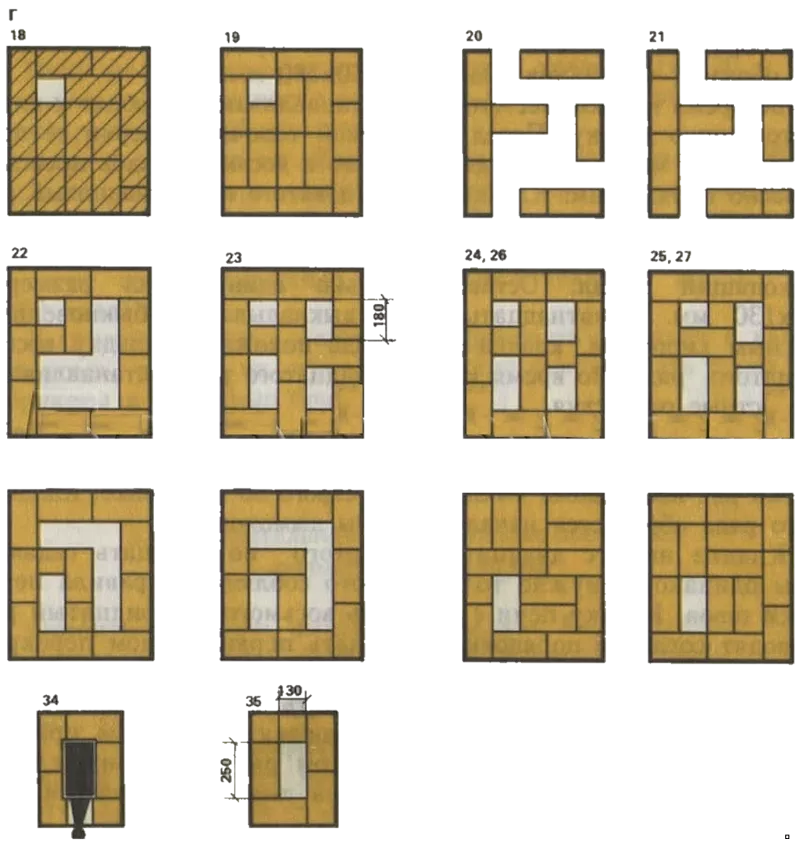

Инструкция подробно описывает процесс кладки каждого ряда, начиная с пятого,  уделяя внимание особенностям установки топочной дверки (6 ряд), прочистных отверстий (20 ряд) и дымовой задвижки (34 ряд).

Здессь подчеркивается важность соблюдения правил перевязки швов для обеспечения прочности конструкции печи. Также даны рекомендации по просушке печи пробными топками после завершения кладки и последующей отделке штукатуркой и побелкой.

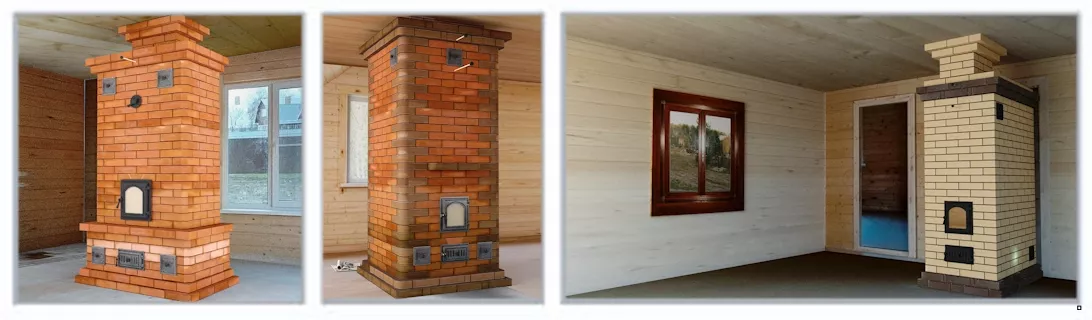

Кладка печи из кирпича
