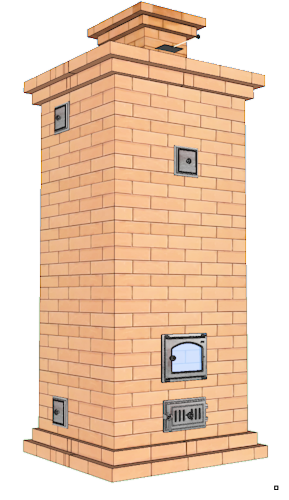

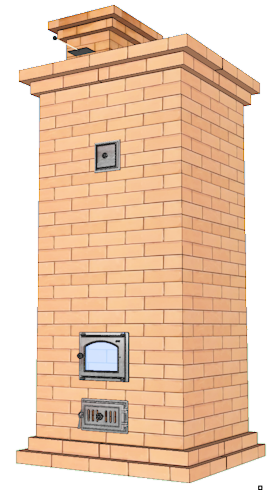

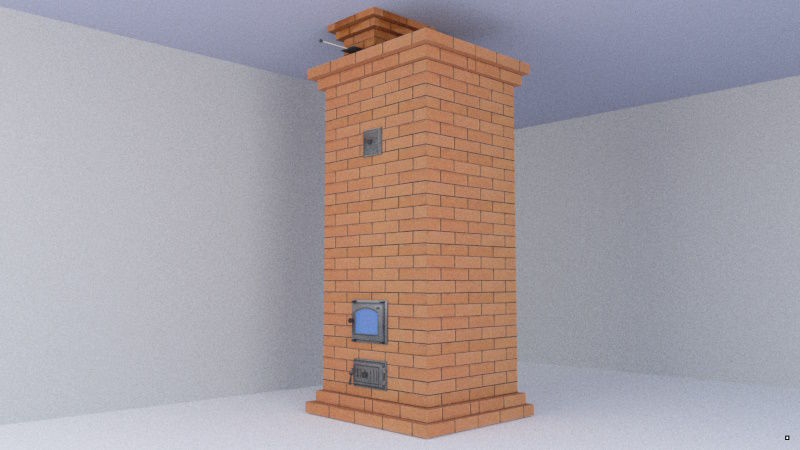

Представлена информация о конструкции отопительной печи нижнего горения с размерами радиатора 1020x890x2240 мм.

Расход материалов (без учета фундамента и дымохода):

* Огнеупорный кирпич - 100 шт.
* Шамотная смесь - 3 ведра
* Красная глина смесь - 20 ведер
* Печная дверка (255x210 мм)
* Красный кирпич М200 - 600 шт.
* Дверца для золы - поддувало (250x140 мм)
* Прочистная дверца (130x140 мм) - 7 шт.
* Дымовой клапан (130x250 мм)
* Решетка колосник (380x252 мм)

Характеристики:

Печь рассчитана на обогрев помещений площадью 35-40 кв. метров. Тепловая мощность составляет 4 кВт (3400 ккал/ч) при одинарном обжиге и около 5 кВт (4300 ккал/ч) при двойном обжиге.

В комплект чертежей входят сечения и схемы кирпичной кладки. Кирпичная кладка печи должна выполняться с учетом уклонов и соблюдением правил обработки швов.

Детализация конструкции:

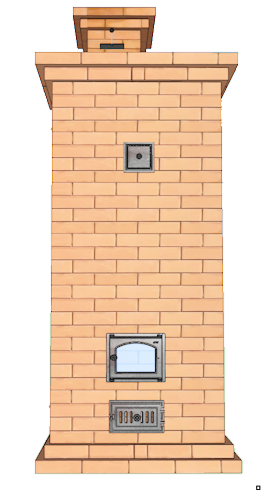

Чертежи демонстрируют фасад, секции A-A, B-B, а также кладку от 1 до 6 рядов (a). Срезы C-C, D-G, E-D и кладка с 7 по 14 и 16 ряды представлены на рисунке (b). Кладка 15, 17-34 рядов и сечение дымовой трубы показаны на рисунке (c). Рисунок (d) демонстрирует кладочные ряды 35-44.

С 36 по 43 ряд наблюдается участок с внутренним сечением 130x250 мм. Кладка 42 и 43 рядов выполняется аналогично кладке 41 ряда с соблюдением правил перевязки швов (ряды 42 и 43 не показаны).

При изучении конструкции печи важно понимать, что порядок кладки печи для обучения - это не руководство к строительству реальной печи.  В учебных моделях часто допускаются упрощения и недочеты, которые в реальной печи привели бы к проблемам и необходимости ремонта.
